| 品牌：中瓯品牌 | 规格：常规 | 类型：机械工程考核设备 |
| 型号：SZJ-YF13型 | 是否跨境货源：否 |

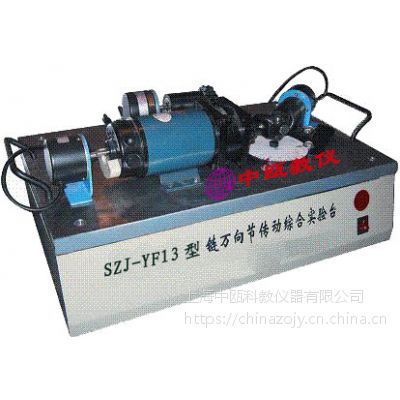

SZJ-YF13型 链条、万向节传动综合实验台
一 | 技术参数： |
1 | 实验内容： |
1.1 | 测试主动链轮和被动链轮的转速波动曲线N-θ，转速Nmax、最小转速Nmin、回转不均率ε； |
1.2 | 测试万向联轴节正置状态下的转速波动曲线N-θ,及Nmax、Nmin、ε值； |
1.3 | 测试万向联轴节在偏置（0-300可调）情况下的转速波动曲线N-θ,及Nmax、Nmin、ε值； |
1.4 | 中瓯牌“链条、万向节传动综合实验台”能熟悉旋转机械机构速度的测试方法；分析链传动的多边形效应与等速链传动的条件，理解链传动过程速度波动的原因。 |
1.5 | 通过万向联轴节运动特性测试，分析实现万向节等速传动的条件,理解万向节传动过程速度波动的原因； |
二 | 主要技术参数： |
2.1 | 万向节传动角调节范围：0～300 |
2.2 | 链轮齿数：Z1=12；Z2=26 |
2.3 | 节距：t1=12.7 t2=25.4（双节距） |
2.4 | 直流电机转速：n=0～2000r/min |
2.5 | 电机额定功率：P=100W |
2.6 | 电源：220V交流/50HZ |
三 | 基本配置：（单套） |
1 | 链条、万向节传动实验台，1 |
2 | 光电编码器360脉冲/周，2 |
3 | 机械教学实验系列实验指导书，1 |
4 | 软件光盘，1 |
