| 品牌：中瓯品牌 | 规格：690×500×165mm | 类型：机械教学设备 |
| 型号：SZJYF-JC16型 | 是否跨境货源：否 |

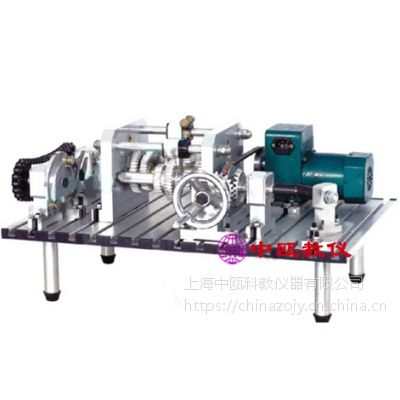

SZJYF-JC16型 便携式机械系统传动创新组合设计实验台
SZJYF-JC16型便携式机械系统传动创新组合设计实验台，在A型的基础上增加了电机驱动装置，并增加了零部件的种类和数量。该设备主要由安装平台和搭接机构及传动零部件组成。可实现快速搭接组合，在安装位置允许的情况随意进行新的搭接组合，适用于平面机构、轴系、机械设计等方向。是一种便携的、开放性理想的实验设备。
一、 主要参数
1、材质：铝制、钢制；
2、外形尺寸：690×500×165mm；
3、电机功率：60W；
4、零件：63种162件；
5、标准件：20件；
6、外购件：8件；
7、工具：4种，共5件；
8、重量：约30Kg。
二、实验项目
1、拼装各种类型组合的机械传动，观察各种单级传动，分析其传动原理及特点；
2、对比分析不同组合传动的特点；
3、拼装方案：可组装数十种机械传动方案。
三、主要功能：
（1）单级传动：V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。
（2）变速器：参照CA6132精密车床变速器设计。
手动滑动套，使两三联齿轮分别沿二根花键轴滑移，通过三根传动轴（二根花键轴及一根平键轴）上不同的齿轮啮合，可得9级传动比。三根传动轴可三角形布置，也可展开布置。卸下平键轴，装上中介轮轴及介轮，可得含介轮的齿轮传动。
（3）多级组合传动：可在上述单级传动及变速器中任选两种或两种以上，用联轴器或离合器联接组成多级组合传动。
例如：手轮—V带—槽轮机构组合传动
手轮—链—槽轮机构组合传动
手轮—V带—离合器—链—槽轮机构组合传动
手轮—锥齿轮—槽轮机构—V带组合传动
手轮—锥齿轮—槽轮机构—链轮组合传动
手轮—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
手轮—各种联轴器—链—槽轮机构组合传动
手轮—变速器（中介轮）—离合器—V带组合传动
电机—V带—槽轮机构组合传动
电机—V带—链—槽轮机构组合传动
电机—V带—单十字万向联轴器传动
电机—V带—离合器—链—槽轮机构组合传动
电机—V带—槽轮机构—V带（或链轮）组合传动
电机—V带—滑块联轴器—V带（或链）组合传动
电机—V带—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
电机—V带—各种联轴器—链—槽轮机构组合传动
电机—V带—变速器（中介轮）—离合器—V带组合传动
手轮—九速变速器（中介轮）—离合器—V带组合传动
手轮—联轴器—链—槽轮机构组合传动
手轮—V带—离合器—链—槽轮机构组合传动
手轮—锥齿轮—槽轮机构- V带组合传动
手轮—锥齿轮—槽轮机构—链轮组合传动
手轮—V带—槽轮机构组合传动
手轮—链—槽轮机构组合传动等
