| 品牌：中瓯品牌 | 规格：常规 | 类型：机械工程实验设备 |
| 型号：SZJ-YF12型 |

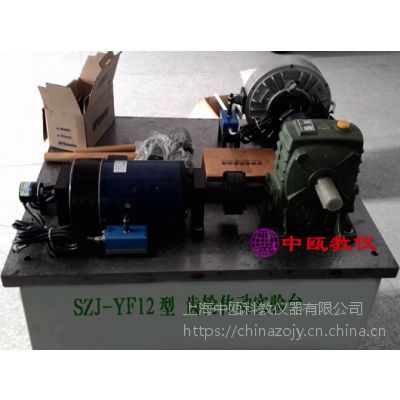

SZJ-YF12型 齿轮传动实验台
一 | 技术参数： |
1 | 实验内容： |
1.1 | 了解封闭功率流式齿轮实验台的基本原理、特点及测定齿轮传动效率的方法。 |
1.2 | 中瓯牌“齿轮传动实验台”通过改变载荷，测出不同载荷下的传动效率和功率。输出T1-T9关系曲线及η－T9曲线。其中T1为轮系输入扭矩（即电机输出扭矩），T9为封闭扭矩（也即载荷扭矩）。η为齿轮传动效率。 |
1.3 | 具有网络通讯口，联接多机通讯转换器，可用一台PC机连接成一个小系统的局域网络实验系统。 |
二 | 主要技术参数： |
2.1 | 直流电机转速：0～1100r/min |
2.2 | 封闭功率：P8=1500W |
2.3 | 速比：i=1 |
2.4 | 试验齿轮模数：m=2 |
2.5 | 齿数：Z4=Z3=Z2=Z1=38 |
2.6 | 封闭扭矩：TB=15NM |
2.7 | 中心矩：A=76mm |
2.8 | 电机额定功率：P=300W |
2.9 | 电源：220V交流/50HZ |
三 | 基本配置：（单套） |
1 | 齿轮传动实验台，1 |
2 | 转速传感器，1 |
3 | 6kg力传感器，1 |
4 | 机械教学实验系列实验指导书，1 |
