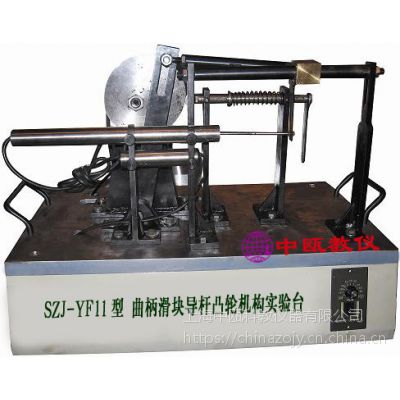

SZJ-YF11型 曲柄滑块、导杆、凸轮组合实验台
一 | 技术参数： |
1 | 实验内容： |
1.1 | 通过实验，了解位移、速度、加速度的测定方法；转速及回转不均率的测定方法； |
1.2 | 通过实验，初步了解组合机构实验台及光电脉冲编码器、同步脉冲发生器（或称角度传感器）的基本原理，并掌握它们的使用方法； |
1.3 | 通过比较理论运动曲线与实测运动曲线的差异，并分析其原因，增加对运动速度特别是加速度的感性认识； |
1.4 | 比较曲柄滑块机构与曲柄导杆机构的性能差别； |
1.5 | 检测凸轮直动从动杆的运动规律； |
1.6 | 比较不同凸轮廓线或接触副，对凸轮直动从动杆运动规律的影响。 |
二 | 功能及特点： |
2.1 | 中瓯牌“曲柄滑块、导杆、凸轮组合实验台”，只需拆装实验台上少量零部件即可组成：曲柄滑块机构、曲柄导杆滑块机构、平底直动从动件凸轮机构、滚子直动从动件凸轮机构等。每一种机构的机构参数都可以在一定范围内调整。如：曲柄长度、滚子偏心，曲柄转速等。 |
2.2 | 可得到机构运动过程中的位移、速度、加速度动态曲线，且机构位移、速度、加速度之间的转换，可通过计算机软件来完成。 |
2.3 | 实验系统可得到以时间t为横坐标的机构运动曲线图，和以曲柄转角为横坐标的机构运动曲线图。 |
2.4 | 装有同步脉冲发生器，可非接触测量曲柄的转速，还可以计算并测试时间内曲柄转速的值、最小值、平均值，以及机构回转不均率。 |
2.5 | 能够动画演示以上机构的运动：在实验系统软件中，应编制实验中四种典型机构的“动画演示”功能。在动画演示页面中，根据当前机构的实际尺寸手工输入相关参数（如曲柄转速、曲柄长度、连杆长度等），确认后，计算机便会模拟当前机构动画演示其运动，得出相关运动参数。 |
2.6 | 实验台上设置了“多机通讯”接口，可实现一台计算机与多台实验台进行多机通讯的实验操作。 |
三 | 主要技术参数： |
3.1 | 曲柄长度可调范围：25-45mm |
3.2 | 滑块偏置可调范围：±5 mm |
3.3 | 连杆长度可调范围：30mm |
3.4 | 导杆摆角范围：400左右 |
3.5 | 凸轮廓线升程：30mm |
3.6 | 凸轮滚子从动件偏置调节范围：±5 mm |
3.7 | 光电脉冲编码器一个, 输出电压：5V 脉冲数：1000P |
3.8 | 同步脉冲发生器一个：180脉冲/每周 |
3.9 | 电机额定功率：P=100W |
3.10 | 电机转速：0-2000r/min |
3.11 | 电源：220V交流/50HZ |
四 | 基本配置（单套） |
1 | 曲柄滑块、导杆、凸轮实验台，1 |
2 | 机械教学实验系列实验指导书，1 |
3 | 软件光盘，1 |
