| 品牌：中瓯牌 | 规格：2000×800×860mm | 类型：机械工程实训设备 |
| 型号：SZJ-JXD型 | 是否跨境货源：否 |

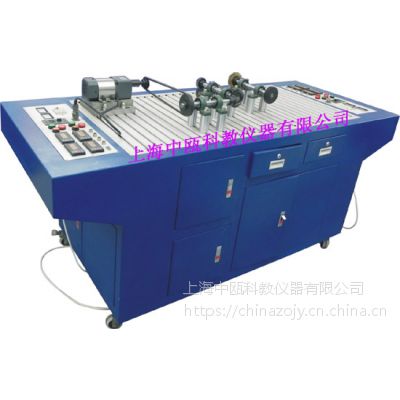

SZJ-JXD型 机构系统搭接与测试实验台
一、概述
SZJ-JXD型机械系统搭接与测试实验台，是在机械系统搭接实验台的基础上增加了转速传感器、位移传感器、角位移传感器、摆动传感觉器等多种机构传动系统测试所需的高精度传感器。从而满足测试不同传动系统、不同搭接方式的传动性能，并实时生成实时曲线、数据报表、数据存储打印、曲线存储打印等功能。适用于机械专业课程教学实验与技能实训考核的理想教学设备。
二、主要特点
1） 安装平台采用标准T型槽铝合金型材拼接而成，活动支座间的距离可任意调节，搭接灵活机动，可拼装由带传动、链传动、定轴 轮系、周转轮系、平面连杆等机构组装的各种不同类型的复杂机构系统。
2） 所有传动轮系采用光杆支承，紧定螺钉固定，调节方便快捷，因此，搭接速度快。
3 该实验台和联接方式具有设计巧妙，使用调节范围大，拆装轻松方便，结构紧凑，元件之间的通用性好，拼装方案多等特点;
4 可组成性能各异的机械传动系统，有利于培养学生机械传动系统方案的设计能力。
5 该实验台是一种全开放式实验台，可同时供多名学生四周安装、调试实验，可有效利用实验设备和减少实验室占地面积；
6 配置了高精度的转速传感器、直线位移传感器、角位移传感器、摆动传感器等多种测量传感器，使得测试数据***可靠。
三、主要技术参数
1）直线位移传感器 精度：0.2% 量程：0-200mm 输出电压：0-5V 1只
角位移传感器 精度：0.2% 脉冲数：500 输出电压：0-5V 2只
摆动移传感器 精度：0.2% 量程：0-365度 输出电压：0-5V 1只
转速传感器 精度：0.2% 量程：0-1000r/min 输出电压：0-5V 2只
2）测试软件配送1套
3）供电电源：220V 50HZ
4）交流调速电机：90W
5）调速范围：0-120rpm
6）实验台外型尺寸：2000×800×860mm
7）实验台重量：约165KG
四、实验内容
（包含了基础机械传动系统的任意搭接实验、传动性能测试实验等）
1）带传动
2 链传动
3 圆柱直齿轮传动
4 圆柱斜齿轮传动
5 圆锥直齿轮传动
6 蜗杆、蜗轮传动
7）多轴齿轮传动1
8）多轴齿轮传动2
9）万向联轴器传动
10）齿轮曲柄滑块机构
11）偏心轮曲柄对心滑块机构
12 偏心轮曲柄偏置滑块机构
13 齿轮曲柄摇杆机构
14 偏心轮曲柄摇杆机构
15 多级传动系统1
16 多级传动系统2
17 多级传动系统3
18 综合传动系统1
19 综合传动系统2等
